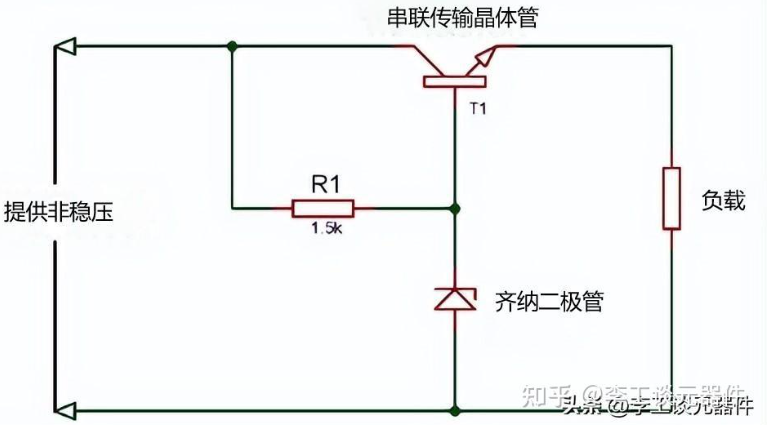

1.基础线性稳压拓扑电路
2.线性稳压电路优缺点
1.优点
+非常少的外部元器件
+很高的电源抑制比(PSRR)
+较低的成本
+低噪音输出
+很小的静态电流
2.缺点
-压降比较大导致效率较低
3.LDO设计与选择
效率
可以等效为Vout/Vin
第一步：
要基于输入电压与输出电压范围以及负载范围来确定合适Vdo的LDO方案
第二步：
要基于系统对性能的具体要求选择
根据噪声的要求选择PSRR，噪声等相关指标
是否有待机功耗选择合适静态电流，工作电流等指标
是否有输出电容类型的要求如全陶瓷电容等选择合适拓扑结构
一定要确定LDO封装是否满足散热要求

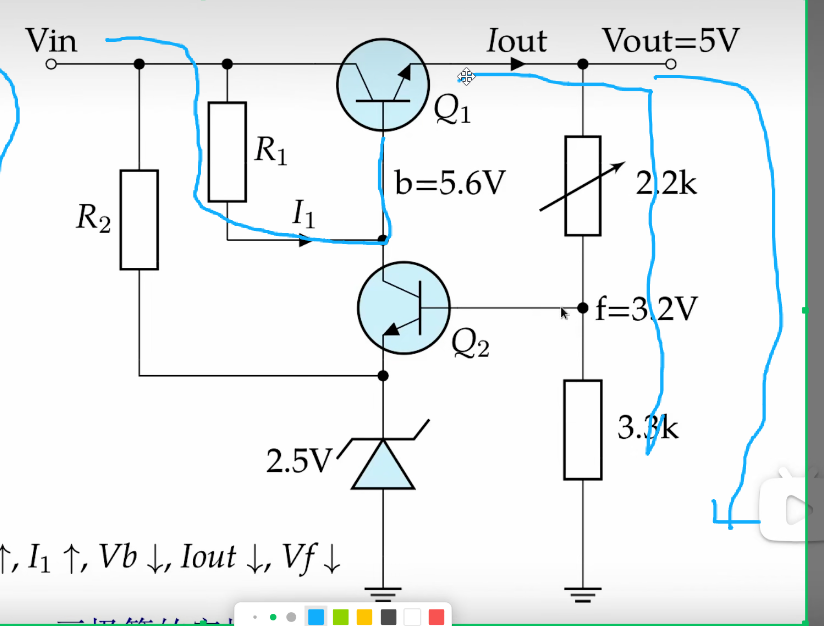

可调线性稳压电路
直接封装好的成品：LDO-线性稳压器
